光纤连接指南 从接口、图解、演示到产品选型

光纤技术凭借其高带宽、低损耗和抗干扰等优势，已成为现代通信网络的核心。无论是搭建家庭网络、数据中心还是企业专线，正确连接和使用光纤设备都至关重要。本指南将系统性地介绍光纤接口的连接方法，并提供图解、PPT制作思路及光纤接收器等关键产品的选型手册要点，助您全面掌握光纤应用。

一、 光纤接口连接详解

光纤连接的核心在于光纤活动连接器，俗称“光纤接头”。常见类型包括：

1. SC接口：方形接头，采用推拉式连接，卡扣固定，广泛应用于路由器和交换机。
2. LC接口：小型方形接头，尺寸约为SC的一半，采用卡扣式，高密度场景（如数据中心）首选。
3. FC接口：圆形金属接头，通过螺纹旋紧，抗震性强，多用于电信机房等要求高稳定性的环境。

连接步骤（以常见的SC/LC为例）：
1. 准备：确保光纤端面清洁（使用专用清洁笔或湿巾），避免灰尘影响信号。
2. 对准：将光纤连接器的凸起（键）与设备光纤接口的凹槽对齐。
3. 插入：平稳地将连接器插入设备接口，直至听到或感觉到“咔哒”一声，表明卡扣已固定。
4. ​检查：观察设备上的链路指示灯是否亮起（常亮或闪烁表示连通）。

重要提示：
切勿弯折：光纤纤芯为玻璃，过度弯折（通常要求弯曲半径大于30mm）会导致断裂或信号衰减。
防尘护套：不连接时，务必盖上连接器和设备接口的防尘帽。

二、 光纤连接图解示意

清晰的图解能直观展示连接过程，建议包含以下要素：

• 部件标注图：展示光纤跳线、连接器（如SC/LC）、设备光模块接口的分解图，并标注关键部件名称。
• 连接流程图：

1. 第一步：从防尘帽中取出清洁的光纤跳线。

1. 第二步：将跳线一端对准设备A的光口，对齐卡槽，插入并卡紧。

1. 第三步：将跳线另一端以同样方式插入设备B的光口。

1. 第四步：检查两端设备指示灯状态。

• 正误对比图：展示“端面清洁”与“端面污染”、“弯曲半径足够”与“弯折过度”的对比，强调注意事项。

三、 制作光纤主题PPT的核心要点

如需制作培训或方案介绍的PPT，建议结构如下：

• 封面：标题（如“光纤技术与连接规范”）、汇报人/部门、日期。
• 目录：技术简介、接口类型、连接步骤、注意事项、产品选型。
• 正文部分：
• 为什么用光纤？：对比铜缆，突出光纤速率、距离、抗干扰优势。

• 认识光纤与接口：使用高清图片介绍常见光纤类型（单模/多模）和连接器（SC/LC/FC）。

• 手把手连接教程：结合上述“图解”部分，分步动画演示连接过程。

• 常见问题与排查：列出“无信号”、“指示灯不亮”等问题的可能原因（如插反、端面脏、光纤断裂）和解决方法。

• 产品与选型指南：过渡到产品手册部分。

• 与问答：回顾关键信息，预留互动时间。

设计建议：多使用高质量的实物图片、示意图和图标，保持风格统一、简洁专业。

四、 光纤接收器产品手册关键信息解读

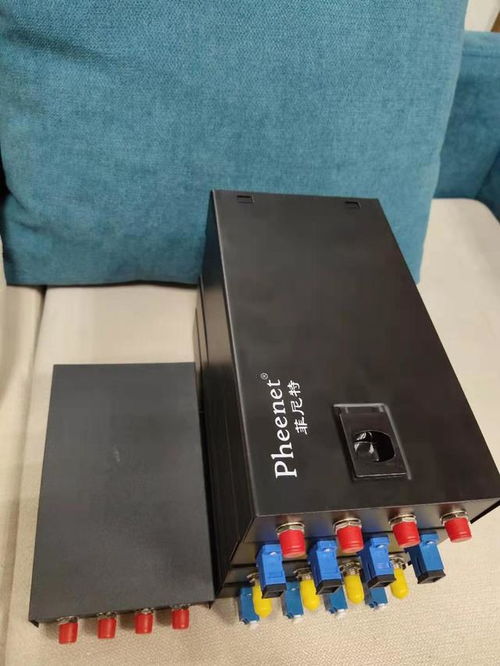

光纤接收器（又称光纤终端盒或光猫/ONU，取决于应用场景）是将光信号转换为电信号的关键设备。阅读手册时，请重点关注：

1. 接口规格：

• 接收的光接口类型（如SC/UPC）和数量。

• 输出的电接口类型（如RJ45以太网口、电话口、同轴口）。

1. 光学参数：

• 接收光波长（如1310nm, 1550nm）。

• 接收灵敏度（如≥-27dBm）和过载光功率，确保输入光信号在其承受范围内。

1. 网络与协议支持：支持的网络标准（如GPON, Ethernet）、速率（如1.25G, 10G）和协议（如IPv4/IPv6）。
2. 物理与环境特性：尺寸、工作温度/湿度范围、电源要求，以确保安装环境合适。
3. 指示灯说明：明确PON（光信号）、LOS（光路中断）、LAN（网络）等指示灯的状态含义（常亮、闪烁、熄灭），这是快速诊断故障的依据。
4. 安装与连接示意图：手册通常会提供典型的家庭或企业接入示意图，直观展示设备在网络中的位置和连接方式。

###

成功部署光纤网络是一个系统过程：正确识别接口并规范连接是基础，利用清晰的图解和PPT可以有效传达知识，而仔细研读产品手册（特别是光纤接收器）则是确保设备匹配、性能达标和稳定运行的关键。牢记“清洁、对准、轻插、勿折”的操作口诀，并参考设备指示灯与手册进行诊断，您就能自信地处理大多数光纤连接任务。
